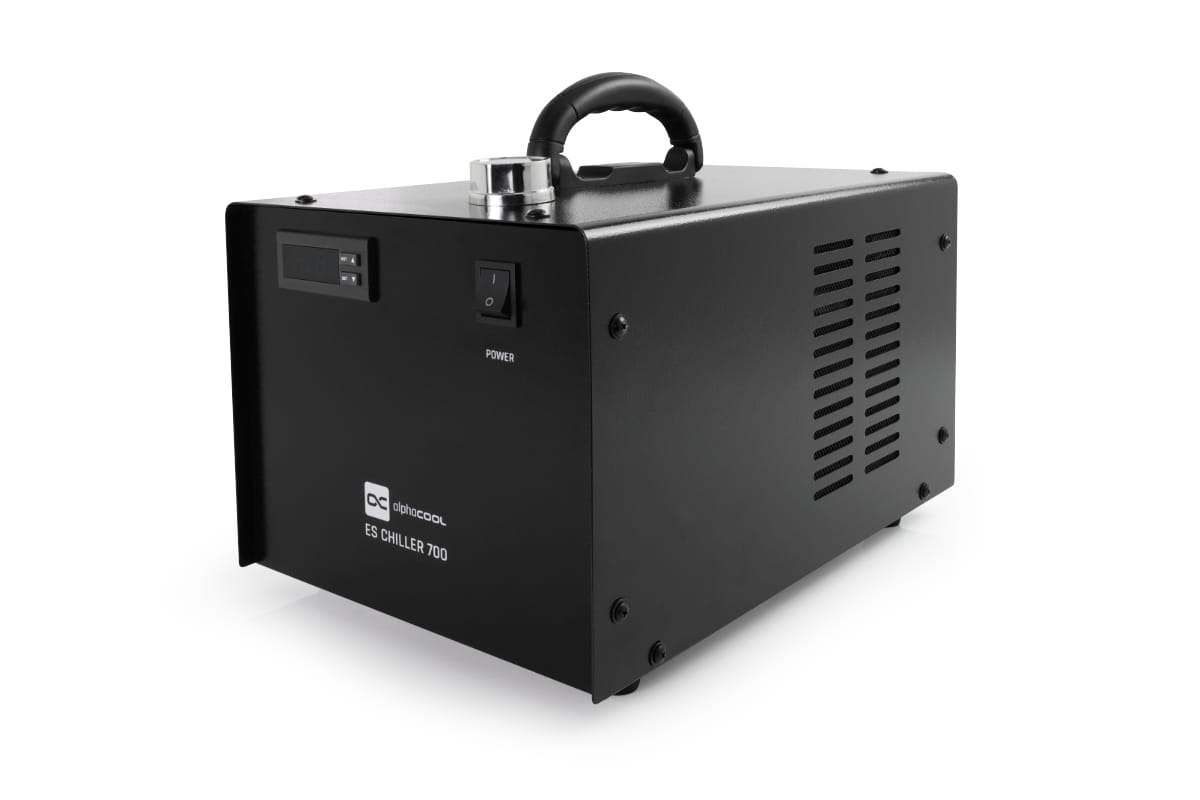

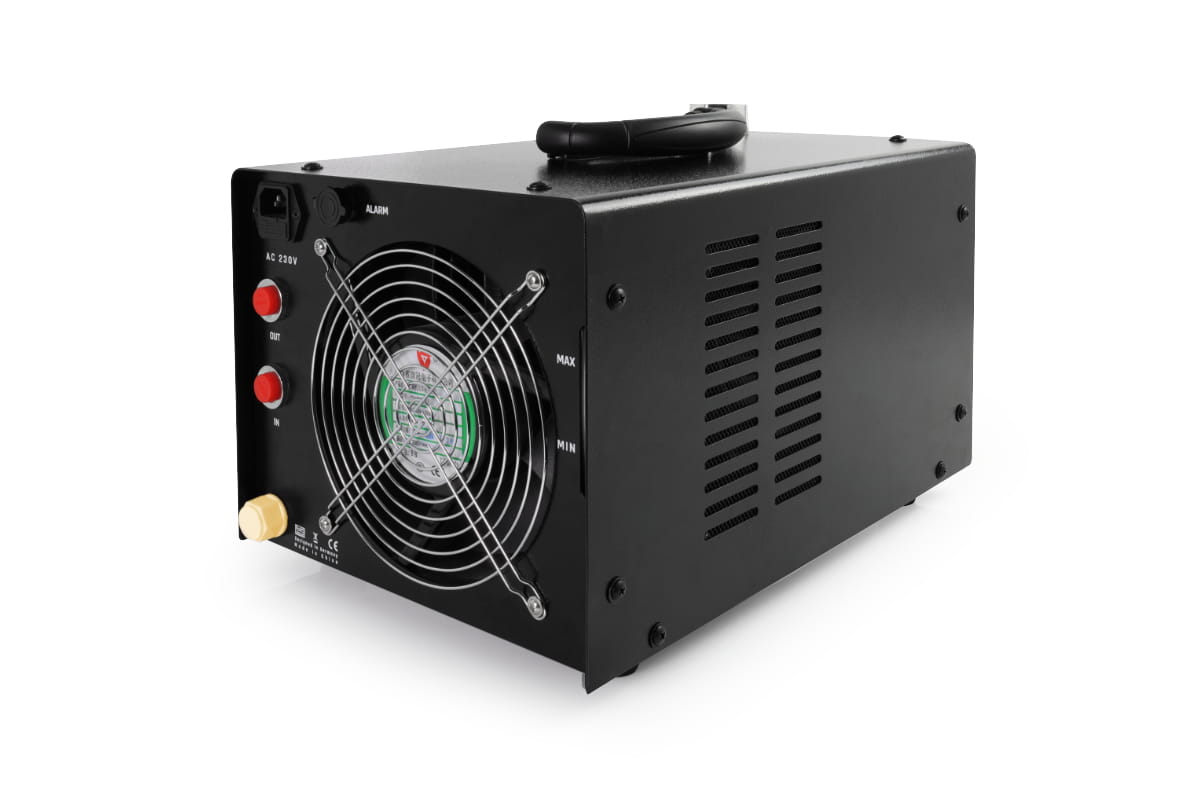

Alphacool ES Chiller 700

Der Alphacool ES Chiller 700 ist ein Kompressor-Kühlsystem mit einer maximalen Kühlkapazität von 700 Watt, was ihn zur perfekten Wahl für die Kühlung von Server- und Workstation-Systemen macht. Ausgestattet mit einer integrierten Pumpe, übernimmt er die Aufgabe, die Kühlflüssigkeit zu kühlen und zu zirkulieren, und gewährleistet so die Aufrechterhaltung der voreingestellten Systemtemperatur.

All-in-One

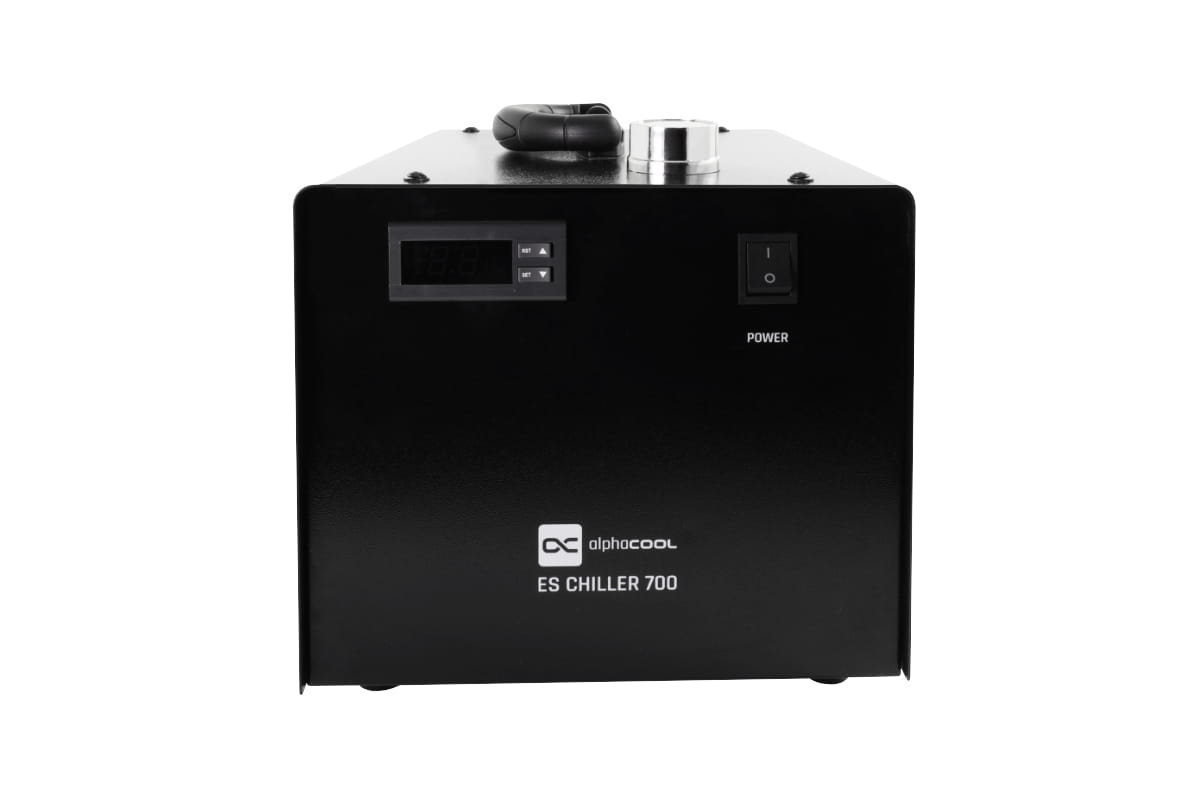

Der ES Chiller ist mit einem Display ausgestattet, über das verschiedene Einstellungen, einschließlich der Temperaturregelung in präzisen Schritten von 0,3 °C, vorgenommen werden können. Die G1/4"-Anschlüsse sind kompatibel mit den gängigen Anschlüssen für Wasserkühlungssysteme. Ein eingebauter Ausgleichsbehälter bietet ein Fassungsvermögen von 2 Litern. Dank der integrierten Pumpe mit einer maximalen Förderhöhe von bis zu 10 m lässt sich der Chiller direkt in den Kühlkreislauf integrieren – eine extra Pumpe ist nicht notwendig. Für zusätzliche Sicherheit ist der Chiller mit einem Überstromschutz für den Kompressor ausgestattet und verfügt über Alarme, die bei zu niedrigem Durchfluss oder Übertemperatur warnen.

Bei dem ES Chiller 700 handelt es sich um ein kompaktes, stationäres Gerät mit Tragegriff für einen einfachen Transport.

Leistungsberechnung

Die tatsächliche Kühlleistung lässt sich anhand der folgenden Faktoren und Formel ermitteln:

Wasseraustrittstemperatur (Fw):

• Temperatur: 8 °C – Faktor: 0,69
• Temperatur: 10 °C – Faktor: 0,77
• Temperatur: 15 °C – Faktor: 1,00
• Temperatur: 20 °C – Faktor: 1,22
• Temperatur: 25 °C – Faktor: 1,44
• Temperatur: 30 °C – Faktor: 1,64
• Temperatur: 35 °C – Faktor: 1,82
• Temperatur: 40 °C – Faktor: 2,00

Umgebungstemperatur (Fa):

• Temperatur: 15 °C – Faktor: 1,26
• Temperatur: 20 °C – Faktor: 1,20
• Temperatur: 25 °C – Faktor: 1,11
• Temperatur: 32 °C – Faktor: 1,00
• Temperatur: 35 °C – Faktor: 0,95
• Temperatur: 40 °C – Faktor: 0,87
• Temperatur: 45 °C – Faktor: 0,80
• Temperatur: 50 °C – Faktor: 0,72

Prozentsatz des Glykols im Kühlmittel (Fg):

• Glykol-Anteil: 0 % – Faktor: 1,00
• Glykol-Anteil: 10 % – Faktor: 0,96
• Glykol-Anteil: 15 % – Faktor: 0,95
• Glykol-Anteil: 20 % – Faktor: 0,94
• Glykol-Anteil: 25 % – Faktor: 0,93
• Glykol-Anteil: 30 % – Faktor: 0,91
• Glykol-Anteil: 35 % – Faktor: 0,90
• Glykol-Anteil: 40 % – Faktor: 0,88

Berechnungsformel:

Kühlleistung = 1,08 kW × Fw × Fa × Fg

Beispiel:

Ein Chiller liefert 1,08 kW Basisleistung. Wasseraustrittstemperatur (Fw) = 30 °C (Faktor 1,64), Umgebungstemperatur (Fa) = 40 °C (Faktor 0,87), Glykol-Anteil (Fg) = 30 % (Faktor 0,91).

Berechnung: 1,08 kW × 1,64 × 0,87 × 0,91 ≈ 1,4 kW

Technische Daten

• Abmessungen (L x B x H): 380 x 260 x 235 mm
• Nettogewicht: 16 kg
• Spannung / Frequenz: 220 V / 50 Hz
• Stromstärke: 0,4 - 2,68 A
• Kompressor-Leistung: 460 W
• Kühlkapazität: 700 W
• Kältemittel: R1234YF (130 g)
• Regelgenauigkeit: ±0,3 °C
• Drosselelement: Kapillare
• Pumpenleistung: 28 W
• Kapazität Ausgleichsbehälter: 2 Liter
• Ein- und Auslass: 2x G1/4" Innengewinde
• Max. Förderhöhe: 10 m
• Max. Förderleistung: 10 l/min
• Schutzfunktionen: Kompressor-Überstromschutz, Durchflussalarm, Übertemperaturalarm
• Schutzart: IP44
• Empfohlene Betriebstemperatur: 5 °C bis 40 °C
• Empfohlene Lagertemperatur: 0 °C bis 40 °C
• Farbe: Schwarz

Hinweis zur Anwendung:

Bitte nur in Verbindung mit klaren, transparenten Wasserkühlungsflüssigkeiten verwenden. Die Partikel und Zusätze in Pastell-Flüssigkeiten können Wasserkühlungsprodukte wie Radiatoren, Pumpen, Kühler und Schläuche verstopfen und dauerhaft beschädigen.
