Thermal Grizzly WireView Pro II GPU 12V-2x6 Reversed Noctua

Wichtige Informationen zur Kompatibilitätsprüfung!
Vor dem Kauf eines WireView Pro II - Noctua Edition sollte geprüft werden, ob die verwendete Grafikkarte kompatibel ist. Hierzu können folgende Schritte durchgeführt werden:

1. Prüfung der Kompatibilitätsliste im Downloadbereich des Artikels. Die Kompatibilitätsliste geht von einem horizontalen Einbau der Grafikkarte mit Kabelführung zum Gehäuseboden aus.

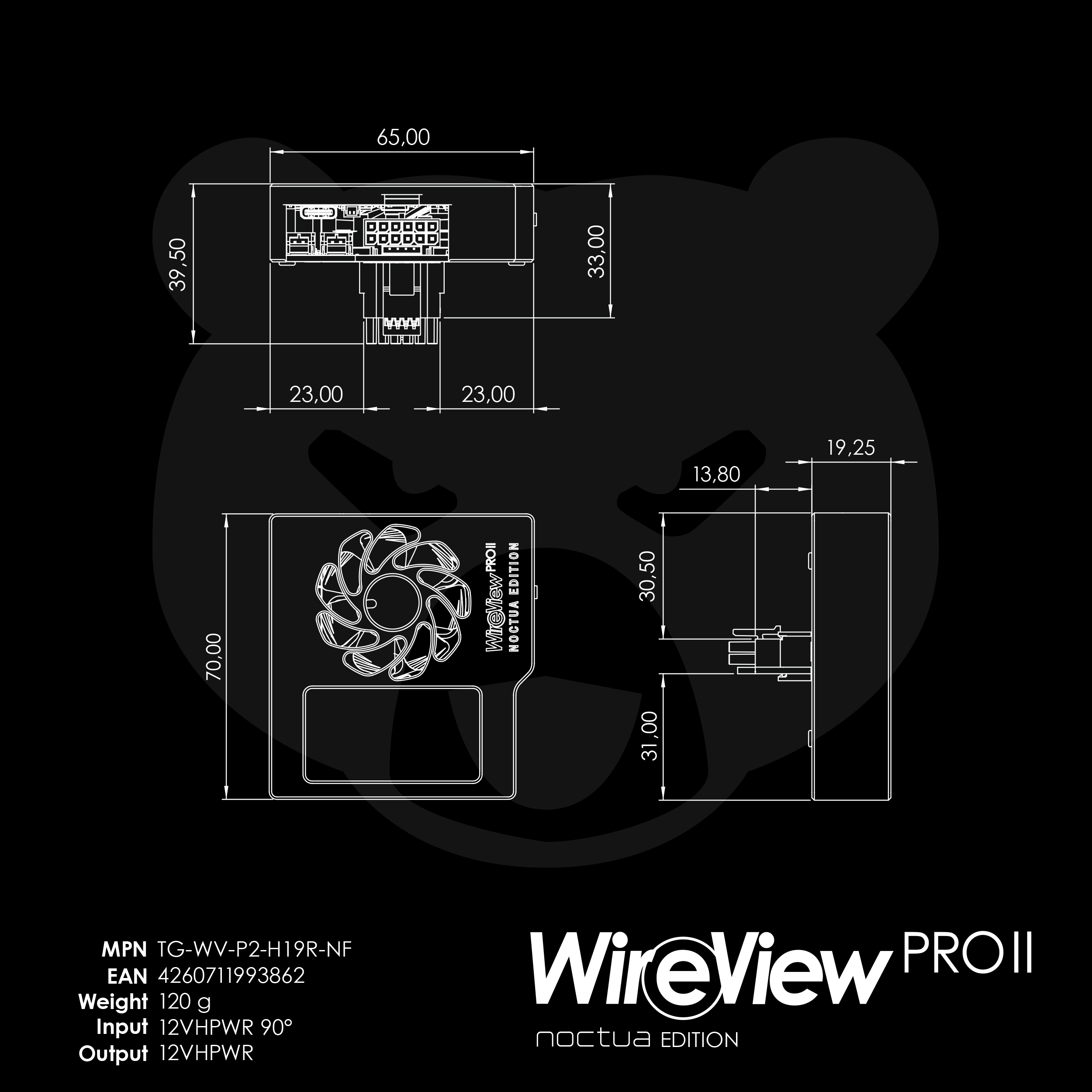

2. Anhand der technischen Zeichnung im Downloadbereich prüfen, ob das WireView Pro II - Noctua Edition mit der Grafikkarte, dem Gehäuse und gegebenenfalls dem CPU-Kühler kompatibel ist.

Das WireView Pro II - Noctua Edition ist in den Anschlussausrichtungen Normal (N) und Reversed (R) erhältlich. Die benötigte Variante richtet sich nach der Ausrichtung des 12V-2x6-Anschlusses der Grafikkarte und der gewünschten Kabelführung. Die Anzeige des Displays kann unabhängig davon in den Einstellungen um 180° gedreht werden.

Das WireView Pro II - Noctua Edition wurde für die präzise Überwachung der Stromversorgung leistungsstarker Grafikkarten mit 12V-2x6-Anschluss entwickelt. Neben der Gesamtleistungsaufnahme werden die Ströme der einzelnen 12-Volt-Leitungen separat erfasst. Dadurch lassen sich auffällige Lastverteilungen und mögliche Kontaktprobleme frühzeitig erkennen. Die Noctua Edition übernimmt den vollständigen Funktionsumfang des WireView Pro II und kombiniert ihn mit einer speziell angepassten Kühllösung. Ein Noctua NF-A4x10 PWM-Lüfter, ein Noctua-optimiertes Lüftergitter und das vergrößerte CNC-gefräste Aluminiumgehäuse sorgen für eine effiziente und zugleich geräuscharme Kühlung.

Als patentierte Entwicklung von Thermal Grizzly ist das WireView Pro II durch das europäische Patent EP4250057 geschützt.

Hinweis:

Im Downloadbereich stehen weitere Informationen zur erweiterten Garantie und Kompatibilität sowie technische Zeichnungen mit den Abmessungen des WireView Pro II - Noctua Edition zur Verfügung.

Überwachung

Das WireView Pro II - Noctua Edition überwacht kontinuierlich Ströme, Spannungen, Temperaturen und Leistungsaufnahme. Neben den Gesamtwerten wird insbesondere die Strombelastung der einzelnen Pins erfasst, sodass Unregelmäßigkeiten in der Lastverteilung frühzeitig erkannt werden können.

Werden definierte Grenzwerte überschritten, erfolgt eine visuelle Warnung auf dem Display sowie ein akustischer Alarm. Zusätzlich kann über das mitgelieferte Splitterkabel eine automatische Abschaltung des Systems eingerichtet werden. Die voreingestellten Grenzwerte lassen sich über das Konfigurationsmenü anpassen.

Mehr Informationen zur optionalen Software können hier gefunden werden.

Kühlung

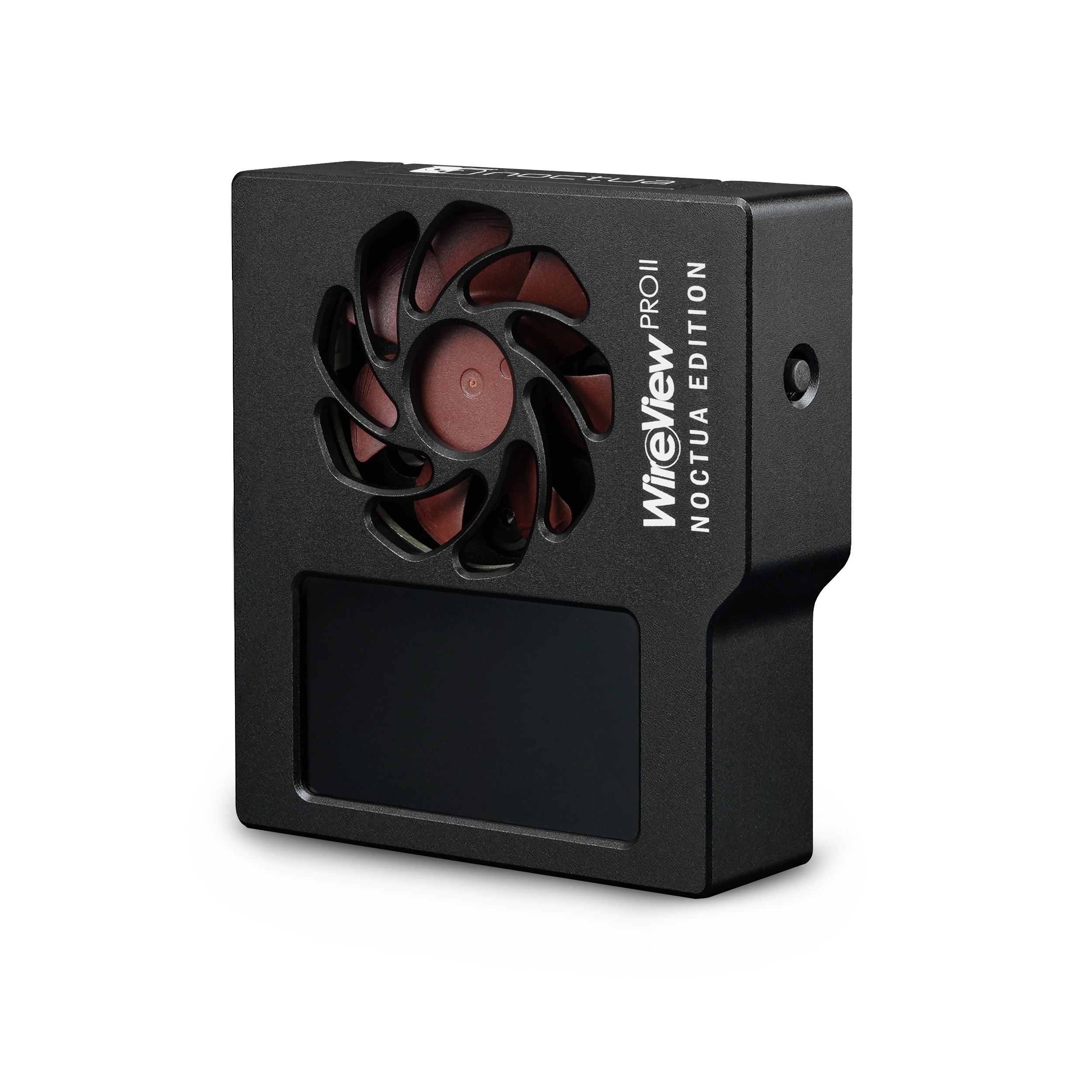

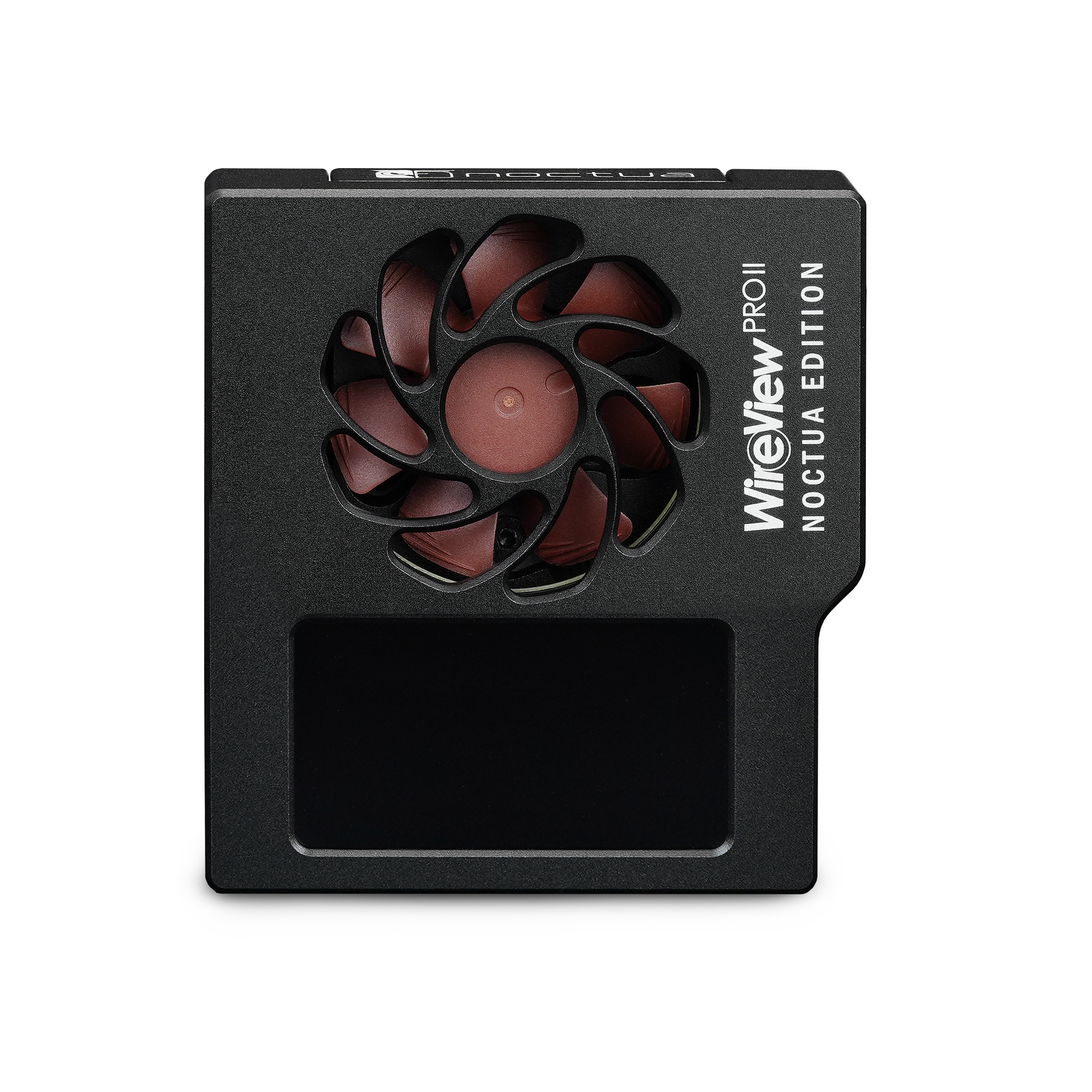

Für die Noctua Edition wurde das Kühlsystem des WireView Pro II speziell angepasst. Ein Noctua NF-A4x10 PWM-Lüfter übernimmt die aktive Kühlung und arbeitet semi-passiv. Bei geringer Belastung bleibt der Lüfter ausgeschaltet und wird abhängig von Temperatur und Leistungsaufnahme automatisch aktiviert. Das speziell auf den Lüfter abgestimmte Lüftergitter unterstützt einen effizienten Luftstrom bei möglichst geringer Geräuschentwicklung. Das vergrößerte CNC-gefräste Aluminiumgehäuse unterstützt gleichzeitig die passive Wärmeabgabe. Eine zusätzliche Kühlplatte in Verbindung mit einem Wärmeleitpad verbessert den Wärmetransport von den relevanten Komponenten zum Gehäuse. So verbindet die Noctua Edition eine leistungsfähige Kühlung mit einem besonders leisen Betrieb.

Noctua hat interne Tests zur Kühlung in einem Extrem-Szenario durchgeführt. In einem Test-System ohne Gehäuselüfter wurde eine Temperatur im Inneren des Gehäuses von über 40 °C gemessen. In den Tests konnte die Noctua Edition die Abwärme des WireView Pro II passiv und aktiv mit laufenden Lüftern besser abführen als die Standard-Version, während der aktive Betrieb mit sich drehenden Lüftern leiser war als bei der Standard-Version. Mehr Informationen und Tests zur Kühlung des WireView Pro II Noctua Edition können im verlinkten Artikel nachgelesen werden.

Benutzerfreundlichkeit

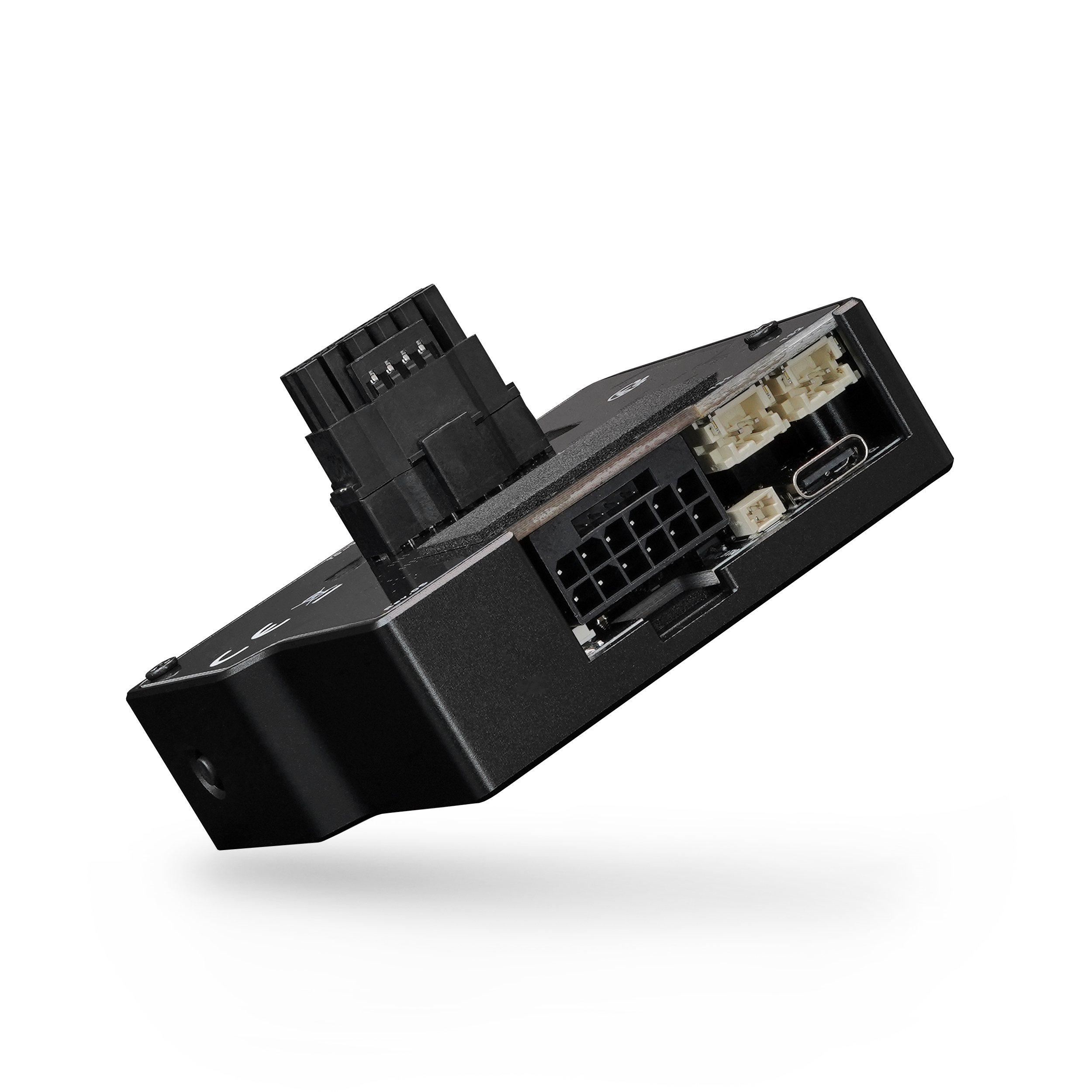

Das WireView Pro II - Noctua Edition ist in den Anschlussausrichtungen Normal und Reversed erhältlich. Je nach Ausrichtung des Stromanschlusses der Grafikkarte kann das 12V-2x6-Kabel dadurch sauber in Richtung des Gehäusebodens geführt werden. Gleichzeitig übernimmt das WireView Pro II die Funktion eines 90°-Adapters.

Das integrierte TFT-IPS-Farbdisplay bietet verschiedene Ansichten zur Darstellung der gemessenen Werte. Die Noctua Edition verfügt standardmäßig über ein speziell angepasstes Displaydesign mit den für Noctua typischen braunen Designelementen. Das voreingestellte Design kann durch andere verfügbare oder über die Software individuell angepasste Designs ersetzt werden.

Das WireView Pro II - Noctua Edition kann vollständig ohne zusätzliche Software genutzt werden. Optional steht die WireView-Pro-II-Software zur Verfügung, mit der unter anderem Einstellungen angepasst und gespeicherte Messdaten ausgewertet werden können.

Automatische Datenerfassung

Ein integrierter Speicher protokolliert regelmäßig relevante Betriebsdaten. Dazu gehören die gemessenen Ströme der einzelnen 12-Volt-Leitungen, die Gesamtleistungsaufnahme sowie die Temperatur am 12V-2x6-Ausgang in Steckernähe.

Die gespeicherten Daten ermöglichen eine nachträgliche Analyse des Betriebs und können insbesondere bei der Untersuchung möglicher Fehlerereignisse helfen.

Erweiterte Garantie und Klarheit für den Endkunden

Auch die Noctua Edition verfügt über die erweiterte Garantie des WireView Pro II. Kommt es trotz bestimmungsgemäßer Nutzung und der integrierten Schutzmechanismen zu einem Schaden am 12VHPWR- beziehungsweise 12V-2x6-Anschluss der Grafikkarte, übernimmt Thermal Grizzly entsprechend den erweiterten Garantiebestimmungen die Reparatur oder stellt einen gleichwertigen Ersatz bereit, sofern eine Reparatur nicht möglich ist.

Die Laufzeit der erweiterten Garantie beträgt 2 Jahre ab Kaufdatum. Die vollständigen Bedingungen stehen im Downloadbereich des Produktes zur Verfügung.

Features WireView Pro II - Noctua Edition

• Per-Pin-Strommessung zur präzisen Überwachung der Lastverteilung
• Kontinuierliche Messung von Strom, Spannung, Temperatur und Leistungsaufnahme
• Akustische und visuelle Warnmeldungen bei Grenzwertüberschreitung
• Optionale automatische Systemabschaltung über das mitgelieferte Splitterkabel
• Individuell einstellbare Grenzwerte und Alarme
• Erweiterte Garantie mit Absicherung des GPU-Steckers für zwei Jahre gemäß den Garantiebedingungen
• Automatische Protokollierung der Betriebsdaten zur nachträglichen Fehleranalyse
• Eigenentwickelter 12V-2x6-Anschluss
• Erhältlich in den Anschlussausrichtungen Normal (N) und Reversed (R)
• 90°-Kabelführung für optimiertes Kabelmanagement
• Noctua NF-A4x10 PWM-Lüfter
• Von Noctua optimiertes Lüftergitter
• Vergrößertes CNC-gefrästes Aluminiumgehäuse
• Semi-passive, temperatur- und leistungsabhängige Lüftersteuerung
• Zusätzliche passive Wärmeabfuhr über Kühlplatte und Wärmeleitpad
• Temperaturmessung am Ein- und Ausgang des 12V-2x6-Anschlusses
• Zwei externe 10-kΩ-NTC-Temperatursensoren im Lieferumfang
• TFT-IPS-Farbdisplay mit 320 × 170 Pixeln
• Um 180° drehbare Displayanzeige
• Hauptansicht: Per-Pin-Messwerte, Leistungsaufnahme, Steckererkennung, Lüfteransteuerung in Prozent und Ausgangstemperatur
• Simple View: Gesamtleistungsaufnahme, Pin mit höchstem Strom, Spannung und heißester Sensor
• Current Monitor: Strom je Pin in Ampere mit visueller Grenzwertanzeige
• Voltage Monitor: Spannung je Pin und Durchschnittswert
• Power Monitor: Leistung je Pin und Gesamtleistung
• Temperature Monitor: Anzeige aller vier Temperatursensoren
• Konfigurierbare Displayansichten und automatischer Ansichtenwechsel über den Cycle Mode
• Noctua-spezifisches Standarddesign mit braunen Designelementen
• Austauschbares Displaydesign mit vorgegebenen oder über die Software individuell angepassten Designs
• USB-C für Firmware-Updates
• USB-C-auf-USB-2.0-Anschlusskabel für die interne PC-Anbindung
• Optionale Software zur Gerätekonfiguration sowie zum Auslesen und Exportieren gespeicherter Messdaten
• Eigenständiger Betrieb ohne zusätzliche Software
• Plug-and-Play-Nutzung ohne vorherige Konfiguration

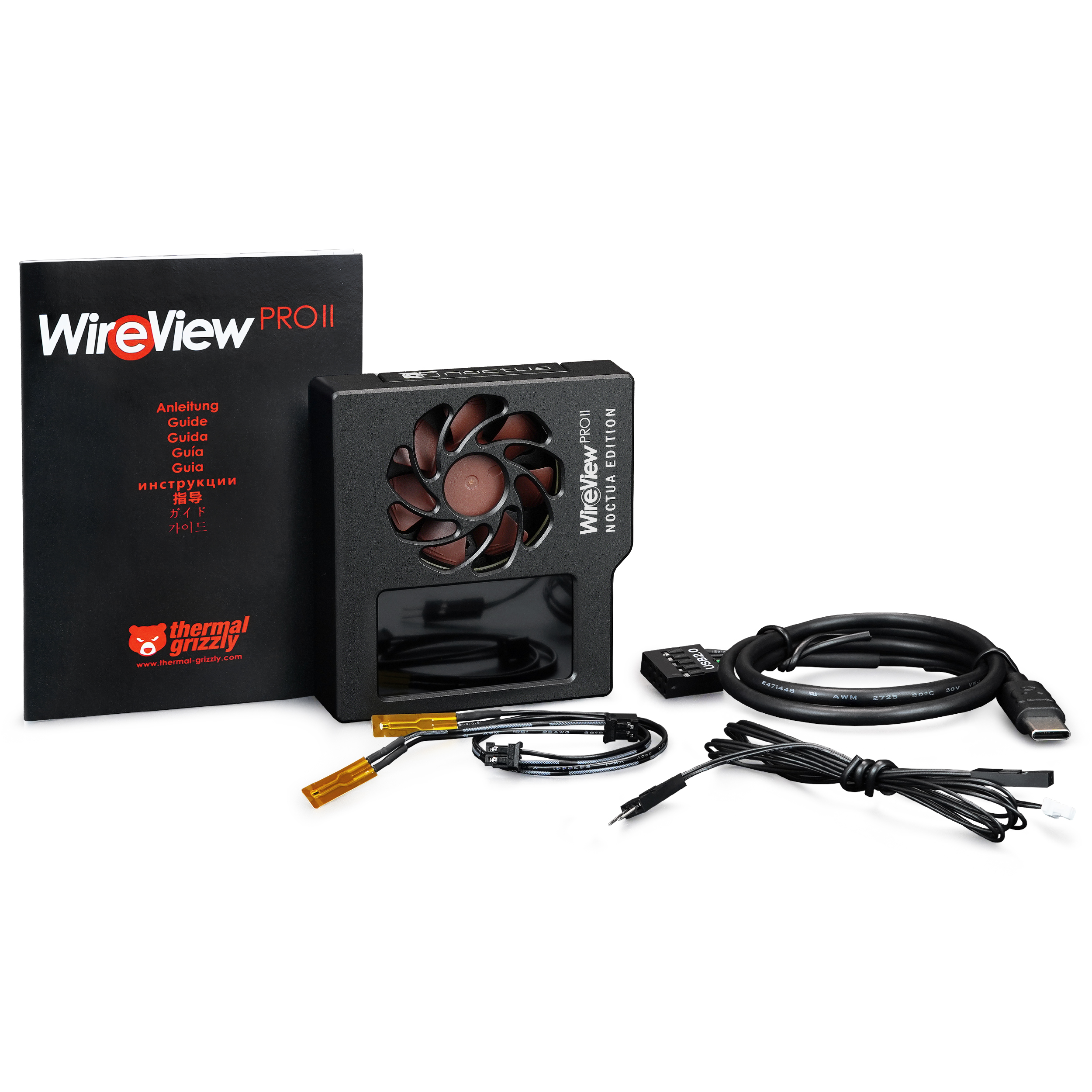

Lieferumfang

• WireView Pro II - Noctua Edition
• USB-C-zu-USB-2.0-Anschlusskabel für die interne PC-Anbindung (60 cm)
• Y-Splitter für die Power-Funktion am Mainboard
• Temperatursensor, kurz (5 cm)
• Temperatursensor, lang (20 cm)
